Genomineerd nationale staalprijs 2016: Golvende brug, Hoofddorp

Geplaatst op: 30/08/2017

Het project 'Golvende Brug' in Hoofddorp is genomineerd voor de Nationale Staalprijs 2016! VPT heeft aan dit project meegewerkt. Projecten – nieuwbouw, verbouw of renovatie – in Nederland óf in het buitenland die geheel of gedeeltelijk in staal zijn uitgevoerd kunnen aan de Nationale Staalprijs deelnemen. De projecten moeten zijn opgeleverd of in gebruik zijn genomen in 2014 of 2015. De uitreiking vindt plaats op 11 oktober.

Projectomschrijving

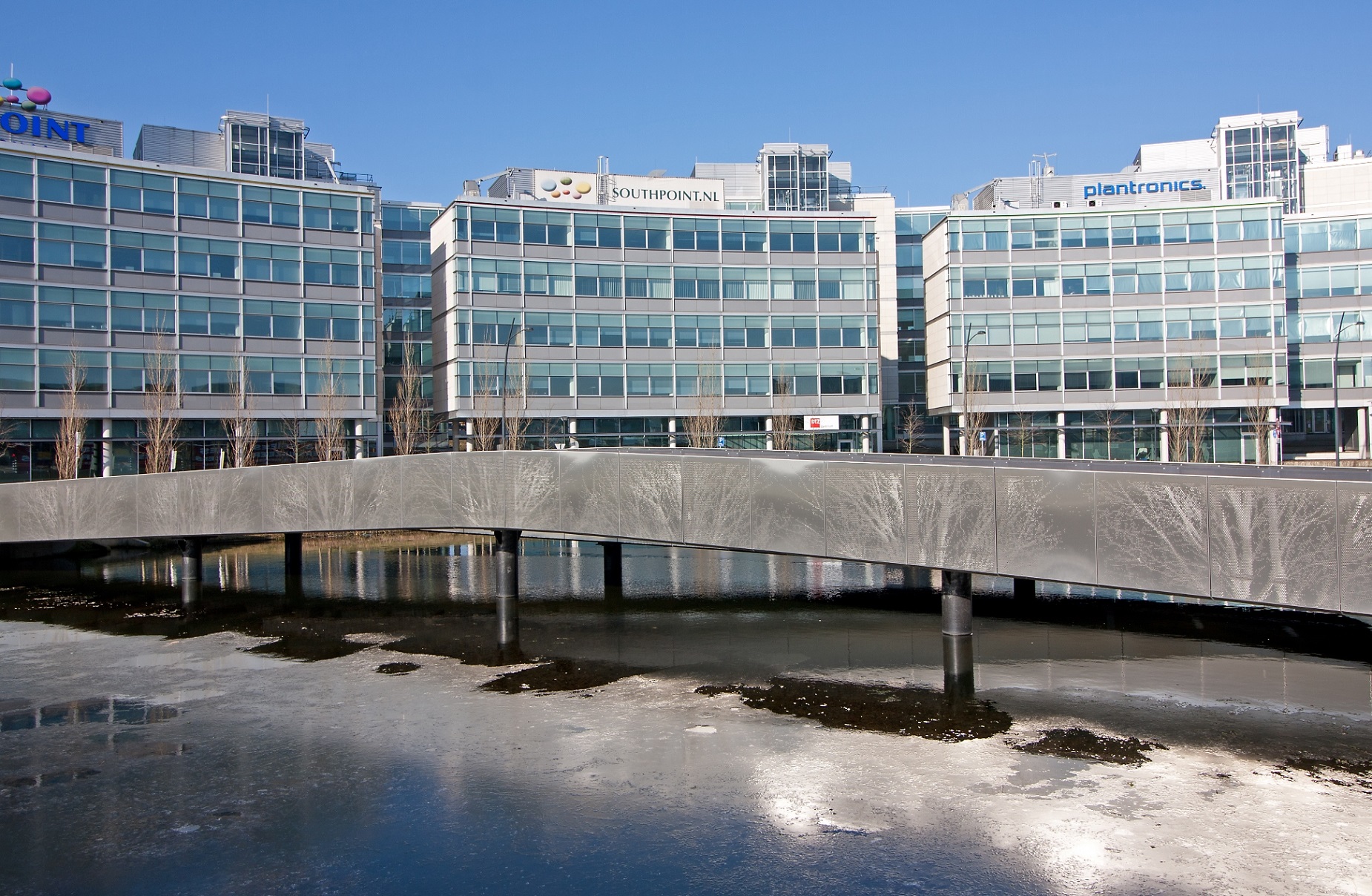

De Golvende Brug vormt de directe verbinding tussen het station van Hoofddorp en het kantorenpark Beukenhorst Zuid. Komend vanaf het station maakt de brug twee routes mogelijk en heeft daarom een uitwaaierende vorm. De twee gebogen lijnen in het platte vlak worden door verticale bewegingen versterkt. Het afbuigen voor de fietsers wordt benadrukt door een lichte bolling, terwijl een holling de voetgangers dichter bij het water brengt. Op de balustrade van roestvast staal is met perforaties een patroon van boomtakken zichtbaar: een poëtische verwijzing naar het karakteristieke beeld van de bomen langs de Geniedijk (onderdeel van de Stelling van Amsterdam) die zich aftekenen tegen de polderlucht. Overdag is het patroon afleesbaar door de zwarte gaatjes die contrasteren met het zilvergrijze staal, terwijl 's avonds ledverlichting van binnenuit zorgt voor een inversie van het beeld: een feeërieke aanblik.

(Staal)constructie

De brug overspant zo'n 46 m over een vijver in het midden van een ovaalvormige rotonde, een zogeheten ovotonde. De hoofddraagconstructie bestaat uit een stalen buisligger met een diameter van 508 mm en een wanddikte van 12,5 mm. Die is door de leverancier in twee richtingen gewalst. Daar bovenop zijn spanten gelast die de stalen platen van het brugdek dragen.

Bouwkundig concept

De Golvende Bug vormt de toegang tot het kantorenpark Beukenhorst. Dit kantorenpark is volgens de hoogste normen van duurzaamheid ontwikkeld en wordt op basis van de cradle-to-cradle principes gebouwd. Voor de brug betekende dat bijvoorbeeld herbruikbare materialen zoals de rvs-wanden van de reling en energiezuinige led's.

Constructieve details

Om te garanderen dat alles bij de montage ter plekke zou passen, is de brug in de bedrijfshal in Rotterdam in zijn geheel samengebouwd. Op zijn kop, om het laswerk eenvoudiger te maken. De detaillering van alle onderdelen van de reling, constructie, verlichting en plaatmateriaal, maakt het een naadloos geheel. Direct en indirect licht zijn gecombineerd, geïntegreerd in de reling, en elimineert zo de noodzaak van lichtarmaturen op masten. De balustrade bestaat uit een dubbele wand; het licht van binnen straalt indirect naar buiten. De buitenste plaat heeft perforaties in een patroon van takken, en de binnenste plaat heeft een regelmatig raster. Hiermee wordt het oppervlak van de brug goed verlicht, waardoor een veilige doorgang ontstaat. De constructie is het resultaat van uitgebreid onderzoek: omvang van het perforatiepatroon in het roestvast staal, verschillende maten van de punch-gaten, het type verlichting en de intensiteit en kleur van het licht. Dat resulteert in de zichtbaarheid van het takkenpatroon vanuit elke hoek, zowel overdag als 's nachts.

Uitvoering

De brug is in zes hanteerbare stukken opgedeeld, zodat het over de weg naar zijn bestemming vervoerd kon worden. De grootste delen meten 26x4,5 m en wegen zo'n 20 ton. De brug is in één dag op zijn plek gelegd op de landhoofden en de zes stalen pijlers die al eerder waren aangebracht. De aannemer had daarvoor de vijver leeggepompt zodat de mobiele kraan in de vijver geplaatst kon worden. Daardoor had het verkeer op de ovotonde minimaal overlast van de hijsoperatie. De brugsecties zijn met bouten bevestigd aan de kopplaten op de brugpijlers.


Art punch geperforeerd RVS

Golvende brug

De brug, ontworpen door Lodewijk Baljon Landschapsarchitecten is in twee richtingen gekromd. De brug heeft een kenmerkende vloeiende, sierlijke vorm. De reling van de brug geeft volgt de vorm en geeft bijzondere uitdrukking aan de plek. Deze bestaat uit wanden van roestvast staal. Door een perforatie wordt een patroon van boomtakken zichtbaar; een karakteristiek beeld van de bomen langs de Geniedijk die zich aftekenen tegen de polderlucht. LED-verlichting zorgt voor een feeërieke aanblik in de avond.
